簡易操作BODTRAK Ⅱ指南-BODTRAK Ⅱ

??????一、使用環境要求
  儀器需要整體放置在培養箱內，在20℃下進行5天BOD測試。所以培養箱內部需要具備為儀器供電的電源插口，內部容積不小于41×40×75cm（寬×深×高）。
二、儀器開機操作

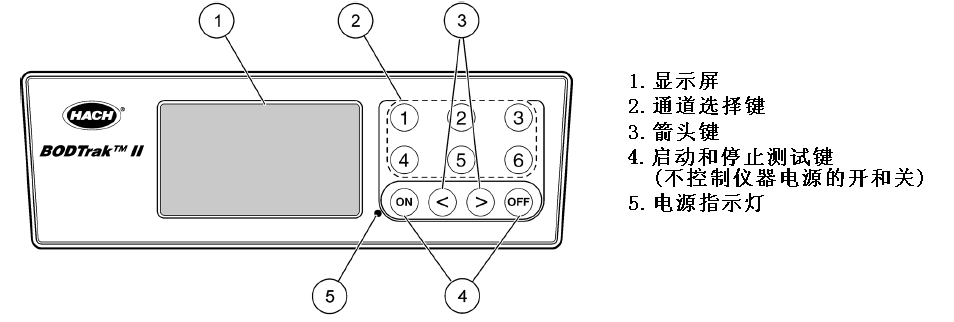

1. 儀器操作面板和顯示屏如下圖：

  2. 打開儀器電源。在6個通道全部是CLEAR或END狀態下，可以對儀器進行設置操作。同時按住左右箭頭鍵5秒左右鐘以上，會出現設置菜單。分別按6個通道鍵可以選擇設置年、月、日、小時、分鐘左右及培養天數(5、7、10天)，通過左右鍵來進行更改。

  三、不同樣品的分析操作流程及結果計算
  針對不同的樣品，有不同的操作流程來進行樣品準備和結果數據處理。也可以用不同的樣品瓶組合使用不同的流程，但是只能選擇相同的培養天數。
(一）簡易流程：針對不需要進行接種、加入營養鹽或緩沖液的樣品。如生活污水廠進廠水和出廠水、地表水等。對數據精確度要求不高時也可以使用這個流程。具體步驟如下：

1. 將樣品溫度加熱或冷卻到19-21℃。如果樣品中有沉淀或懸浮物，需要攪拌均勻。
2. 預估樣品的BOD濃度，根據下表用量筒量取不同體積的樣品。加入兩包營養緩沖鹽膠囊，混勻，加入干凈、干燥的樣品瓶中。

BOD范圍 （mg/L）	樣品體積（mL）
0-35	420
0-70	355
0-350	160
0-700	95

  3. 在樣品瓶中放入一個攪拌子。
  4.  將密封杯插入樣品瓶瓶口。用小勺往密封杯內添加2 粒氫氧化鉀。
  5. 對每個樣品瓶重復以上步驟。、
  6. 將樣品瓶放在儀器基座上，并與相應通道的管子連接，擰緊蓋子。
  7.  將儀器放入培養箱。培養箱溫度必須為20±1℃。插上電源，儀器通電。確保所有攪拌子都在旋轉。如攪拌子不旋轉，則將樣品瓶拿起再放下進行調整。
  8. 按與樣品瓶對應的通道編號選擇通道。按 ON（開）鍵。此時將顯示濃度范圍選擇菜單。使用箭頭鍵選擇測試范圍。使用左箭頭鍵選擇0-35mg/L或者0-70mg/L，使用右箭頭鍵選擇0-350mg/L或者0-700mg/L。
  9. 按住ON（開）鍵5秒左右以上，儀器進入測量界面，開始測試。此時儀器狀態顯示為DELAY（延遲），有一個小時的樣品均勻時間。一個小時后，儀器狀態變成RUN（運行），將正式開始采集數據并顯示曲線圖。
  10. 重復步驟8和9，為每個通道的樣品瓶設置范圍，開始測試。如樣品少于6個，則不需要啟動所有6個通道。
  11. 五日培養結束后，直接讀取儀器上各通道的五日數據，即為樣品的BOD值。
  （二）哈希GGA(葡萄糖/谷氨酸)流程：使用葡萄糖/谷氨酸標準溶液進行儀器準確性驗證。樣品測量精度要求高時，也可以使用這個流程。具體步驟如下：

1. 準備3000mg/L葡萄糖/谷氨酸標準溶液（溶液中葡萄糖和谷氨酸濃度都是3000mg/L）。
2. 準備合適的接種液。生活污水廠內經過沉淀的進水或經初步澄清的出水是大多數樣品首選的晶種來源。請參照BOD分析國家標準選取其他接種溶液。
3. 標準溶液樣品準備：依下表，在200mL量筒中加入30mL蒸餾水、8mL葡萄糖/谷氨酸標準溶液、適量接種液(如20mL)、2包營養緩沖鹽膠囊，再加入蒸餾水至總體積160mL。

BOD范圍 （mg/L）	GGA體積(mL)	接種液體積(mL)	樣品總體積（mL）
0-350	8	10-35	160

  4. 接種液空白準備：除了不加8mL葡萄糖/谷氨酸標準溶液，其他步驟和上面第3步樣品準備完全相同。
  5.  將標準溶液樣品和接種液空白分別加入不同的樣品瓶中，繼續從簡易流程的第三步開始完成后面的操作。濃度范圍選擇0-350mg/L。
  6.  五日培養結束后，直接讀取儀器上標準溶液和接種液空白的五日數據，二者相減，即得到標準溶液的BOD值。這個數值應該在235±11mg/L之間。
（三）哈希標準流程：針對需要接種或者加入營養鹽緩沖液的樣品。具體步驟如下：

1. 將樣品溫度加熱或冷卻到19-21℃。如果樣品中有沉淀或懸浮物，需要攪拌均勻。
2. 準備合適的接種液。生活污水廠內經過沉淀的進水或經初步澄清的出水是大多數樣品首選的接種液來源。請參照BOD分析國家標準選取其他來源的接種溶液。
3. 根據預估的樣品濃度，參照下表選取測試范圍。在樣品瓶中精確加入要求體積的樣品，再加入接種液適量（如20mL）、2包營養緩沖鹽膠囊，用蒸餾水補足至最終體積。以35mg/L范圍的樣品為例，在樣品瓶中加入樣品370mL，接種液20mL，再加入30mL蒸餾水，使得樣品瓶中最終液體體積為420mL。

BOD范圍（mg/L）	樣品體積(mL)	接種液體積(mL)	總體積（mL）	稀釋系數
0-35	370	10-35	420	1.14
0-70	305	10-35	355	1.16
0-350	110	10-35	160	1.45
0-700	45	10-35	95	2.11

  4. 根據每個樣品，需要進行相同量程的接種液空白測試。將第3步中的樣品變成蒸餾水，其他條件不變，即得到接種液空白溶液。
  5.  將接種過的樣品溶液和接種液空白分別加入不同的樣品瓶中，繼續從簡易流程的第三步開始完成后面的操作。
  6.  五天培養結束后，讀取樣品和接種液空白的5日BOD儀器數值，二者相減，所得差值乘以上表中對應的稀釋系數，即得到樣品的真實BOD結果。

四、儀器維護
樣品瓶使用后應用熱肥皂水洗干凈，再用蒸餾水沖洗干凈后晾干備用。

五、主要試劑和備件

備件名稱	備件名稱
攪拌子（1個）	密封杯（1個）
瓶蓋（1個）	氫氧化鉀（1瓶）
密封接頭（1個）	營養緩沖液膠囊（50個）
