OTT SLD 固定式在線流量測量的應用

1. 背景介紹

流量監測是為合理開發保護水資源， 提供系統水文資料的一項重要的基礎工作， 可以及時、準確、全面地反映河流或渠道等水域的水量現狀，為生態保護、水量調度、行洪泄洪等提供科學依據和即時情況反饋。

本案例監測地點位于波羅的海末端，施韋林湖與維斯馬市交界處的 Wallensteingraben，計劃建設一條 20 公里長的渠道。在執行歐洲水框架指導的背景下，渠道的生態通行能力需要改進，因此原來的壩體設計變為自然巖石斜坡設計，同時安裝在線超聲波多普勒流量監測設備。為綜合分析渠道流量情況、保護生態環境，掌握基本信息，提供基礎數據。





2. 應用情況

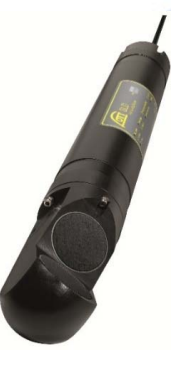

系統使用儀器為 2.0MHz 的 OTT SLD 側視多普勒流速儀測量流速， OTT CBS 氣泡水位計測量水位， OTT LOGOSENS2 數據采集器監測和儲存數據同時用于流量計算，結合模擬調制解調器進行遠程數據傳輸。

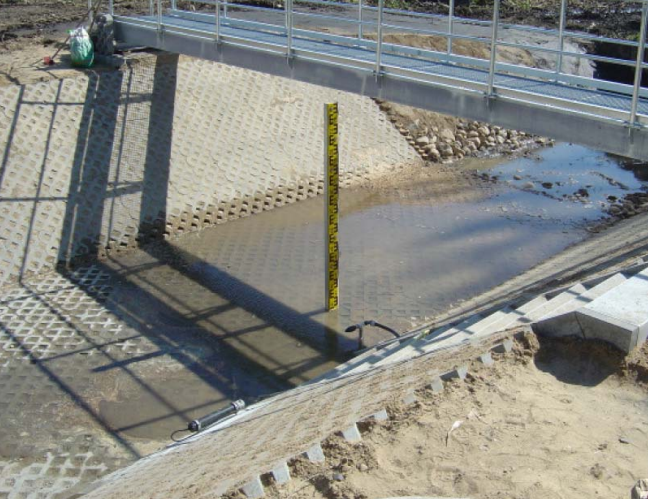

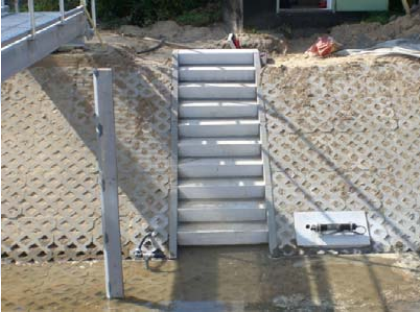

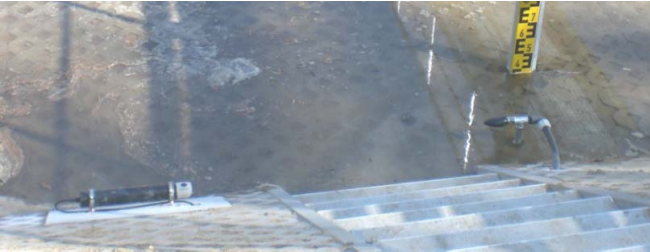

測量斷面經修整后呈梯形，河床和護坡使用植草鋪路材料進行加固。多普勒流速儀被牢固的安裝于混凝土斜坡上，使之與護坡平行。 OTT SLD 的傳感器線纜和 OTT CBS 的導氣管被安裝于植草鋪路材料內部。

水位流速在線測量以及隨后的流量計算根據自帶軟件所提供的流速指標法進行推導， 遠程數據傳輸和遠程維護經由模擬端口實現。所有的數據儲存和實時在線監測的監控任務，均由代表農業部的負責國家環境和自然監測的授權部門控制。





3. 優勢特點

基于的多普勒技術進行可靠的流速測量；

高精度實時在線監測流量，讀數穩定可靠；

可實現長期穩定的水位測量，同時包含超聲波和壓力水位監測；

智能障礙識別功能；

集成溫度探頭，用于水溫監測及聲速補償；

隨機軟件提供全方位的 QA/QC 及安裝質量檢驗，避免安裝出現問題；

可實現數據遠程傳輸和維護。

4. 總結

(1)本案例中的 OTT SLD 被安裝于典型的測量地點上，使用最的超聲多普勒技術進行24 小時不間斷的在線流量監測。

(2)自從 2009 年投入使用以來， 整套系統設備一直進行連續正常工作， 從未出現任何故障。

(3)的售后維護服務，保證整套系統正常運行。

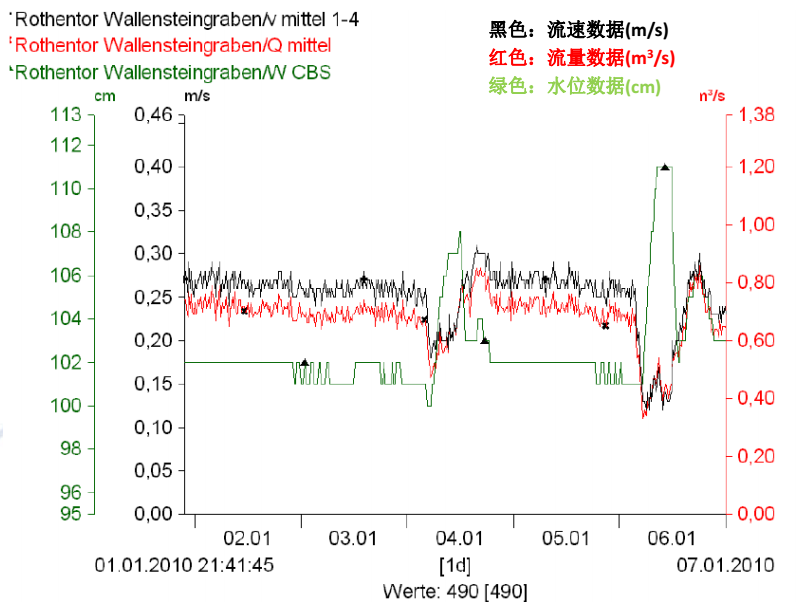

2010年部分流量監測數據
